Guitarra de 14 cuerdas, 14-string alto guitar, altgitarr.


Guitarra de 14 cuerdas, 14-string alto guitar, altgitarr.

La guitarra de 11 cuerdas (altgitarren), fué concebida y diseñada conjuntamente por el Luthier e investigador en Acústica Sueco Georg Bolin y su amigo, el laudista y guitarrista Per Olof Johnson. Por los ’80 vivía yo en Buenos Aires y conocí y aprecié la maravillosa interpretación (de las obras escritas para laúd barroco de J.S.Bach) del Maestro Göran Söllscher, inmediatamente quedé maravillado con ese sonido, y luego de un período recibí del guitarrista Argentino Alejando Caputo el encargo de construir mi primera guitarra de 11 cuerdas (altgitarr), debió pasar para mí un tiempo antes de madurar yo como artesano luthier para abordar la construcción de este instrumento tan lejano (culturalmente hablando) a nosotros, los argentinos de aquellos años...fué así que en la revista japonesa Gendai Guitar Magazine encontré datos y medidas importantes para comenzar a dibujar primero y concebir después cómo construir este nuevo instrumento. que, como podrán apreciar difiere un poco comparado con lo que realizó el Maestro Georg Bolin:

a) una caja de resonancia más pequeña,
b) menor longitud de cuerdas,
c) unión de aros con el mango en el 12° traste,
d) diferente resolución del clavijero en la paleta del mango,
e) diferente cut-away o corte de la caja en el lóbulo superior.


Anatomía de la quitarra de 14 cuerdas:
Escala, Longitud de cuerdas: 1° a 7° cuerda: 55,5cm.
Longitud total: 107cm.
Plantilla, silueta de la caja: Rodolfo Cucculelli.
Tapa armónica: Pino Abeto Italiano, (Picea Excelsa). Roseta: Oval, con figuras de madre perla insertas en un mástice de ébano y cola.
Caja de Resonancia, medidas: longitud: 43,5cm.
lóbulo superior: 26,7cm.
cintura: 21,4cm.
lóbulo inferior: 35,2cm.
profundidad de la caja: 97mm. / 102mm.
Puente: Jacarandá de la India, (Dalbergia Latifolia).
Distancia 1° / 14° cuerda en la ceja del puente: 144,5mm.
Cejuela del puente: Hueso, compensada, para una correcta afinación.
Aros: Jacarandá de la India, (Dalbergia Latifolia). Altura de aros: 97mm / 102mm
Corte, cut-away: generoso, considerando las medidas de la la caja, para facilitar la digitación en el tramo 12° al 21° traste.
Fondo: Jacarandá de la India, (Dalbergia Latifolia). Junteado a libro, con una franja decorativa de Arce flameado al centro.
Cenefas y filetes: Arce flameado.
Mango: Cedro de Honduras, con dos tensores (truss rod) ajustables desde la boca para mantener la curva del mango (neck relief) y controlar la altura (action) de las cuerdas sobre los trastes.
Espesor del mango (ébano incluído) en la cejilla superior: 18mm, en el traste 11°: 19mm.
Ancho del diapasón en la cejilla: 117mm., en el traste 12°: 136mm.
Unión del mango con los aros: traste 12°.
Cejilla o ceja: Hueso, distancia 1° a 14° cuerda en la cejilla superior principal: 108mm.
Trastera: Ebano Makassar. Ancho del diapasón en ceja: 117mm; en el traste 12°: 136mm.
Trastes: Níquel, angostos, duros.


Galería de fotos de esta guitarra de 14 cuerdas:

https://picasaweb.google.com/rcucculelli/GuitarraAltoDe14CuerdasHelmutSchuslerGuitarista

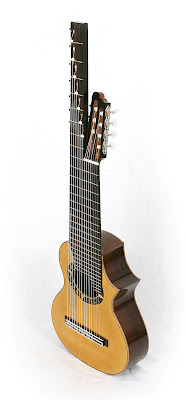

Guitarra de 14 cuerdas, (Altgitarr). (Abete Rosso Italiano y Jacarandá de la India).

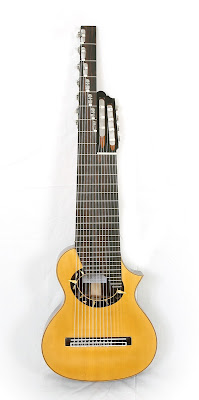

Guitarra de 14 cuerdas hecha a mano (Abete Rosso Italiano y Jacarandá de la India).


Guitarra  de catorce cuerdas con corte, fondo de Jacarandá de la India, lustrada a gomalaca.



Guitarra Terzina de 14 cuerdas, fondo de Jacarandá de la India, mango de Cedro.

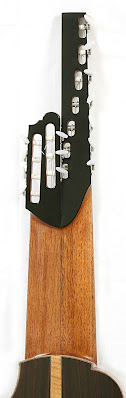

Guitarra de 14 cuerdas, aros de Palosanto India (Dalbergia latifolia). Mango de Cedro Honduras con 2 tensores regulables desde la boca para calibrar la acción de las cuerdas.



Guitarra de 14 cuerdas, cut-away, aros de Palosanto India (Dalbergia latifolia), mango de Cedro de Honduras con dos truss rod regulables desde la boca para calibrar la altura (action) de las cuerdas.
